Openstack使用CDROM光驱设备

发表于 更新于 分类于

Libvirt的功能调查

尝试了以下有几种方法，为虚拟机加载光盘文件：

使用ide方式挂载

1
2
virsh attach-disk {instance_name} {iso_path} hda --sourcetype block  \
--driver qemu --subdriver raw  --type cdrom

xml格式如下：

1
2
3
4
5
<disk type='block' device='cdrom'>
  <driver name='qemu' type='raw'/>
  <source dev='{iso_path}'/>
  <target dev='hda'/>
</disk>

使用scsi方式挂载

1
2
virsh attach-disk {instance_name} {iso_path} sda --sourcetype block  \
--driver qemu --subdriver raw  --type cdrom

xml格式如下：

1
2
3
4
5
<disk type='block' device='cdrom'>
  <driver name='qemu' type='raw'/>
  <source dev='/var/lib/nova/instances/virtio-win-0.1-100.iso'/>
  <target dev='sda'/>
</disk>

以上两种方法的区别就在于设备的驱动类型，使用hd×盘符挂载，挂载之后的设备会默认认为是ide设备，而使用sd×盘符挂载，会默认认为是scsi设备。

由于有些windows镜像缺少scsi驱动无法识别使用sd×盘符挂载的光驱设备，所以选择了hd×盘符来挂载光驱设备。

然后ide同样存在问题，ide设备是不支持热拔插的：

1
2
3
virsh attach-disk {instance_name} {iso_path} hda
error: Failed to attach disk
error: Operation not supported: disk bus 'ide' cannot be hotplugged.

研究了一番发现如果给这个光驱设备写一个空的source_path，挂载时只要替换这个source_path的值，它就不会认为这是一个拔插动作。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
virsh domblklist {instance_name}
Target     Source
------------------------------------------------
vda        {volume_path}
vdb        {volume_path}
hdb        -

virsh attach-disk {instance_name} {iso_path} hdb --sourcetype block  --driver qemu --subdriver raw  --type cdrom
Disk attached successfully

virsh domblklist {instance_name}
Target     Source
------------------------------------------------
vda        {volume_path}
vdb        {volume_path}
hdb        {iso_path}

在Nova中开发出实际功能

在nova里要做的就是给虚拟机添加一个光驱设备，并给予这个光驱设备一个空的默认路径。虚拟机磁盘设备的xml加工是在nova.virt.libvirt.driver.py中完成的。

磁盘设备的xml类是nova.virt.libvirt.config.py中的LibvirtConfigGuestDisk类，可以根据它的属性来创建一个新的实例。

这里加入了一个判定条件用于更灵活地控制这个设备是否开启，判定的依据是flavor的extra_specs中的hw_set_cdrom属性。

在nova.virt.libvirt.driver.py的get_guest_storage_config函数中加入以下代码（注意，盘符必须为hda）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

for vol in block_device_mapping:
    connection_info = vol['connection_info']
    vol_dev = block_device.prepend_dev(vol['mount_device'])
    info = disk_mapping[vol_dev]
    cfg = self.volume_driver_method('connect_volume',
                                    connection_info,
                                    info)
    devices.append(cfg)

# new code begin

if inst_type['extra_specs'].get('hw_set_cdrom', False):
    LOG.info("** setting cdrom **")
    cd_cfg = vconfig.LibvirtConfigGuestDisk()
    cd_cfg.driver_name = 'qemu'
    cd_cfg.source_device = 'cdrom'
    cd_cfg.driver_format = 'raw'
    cd_cfg.driver_cache = 'none'
    cd_cfg.target_bus = 'ide'
    cd_cfg.target_dev = 'hda'
    cd_cfg.root_name = 'disk'
    cd_cfg.source_type = 'block'
    cd_cfg.source_path = ''

    devices.append(cd_cfg)
# new code end

功能出炉的样子

挂载操作不用多说，方法多种多样的。看看效果：

挂载前：

windows 2003:

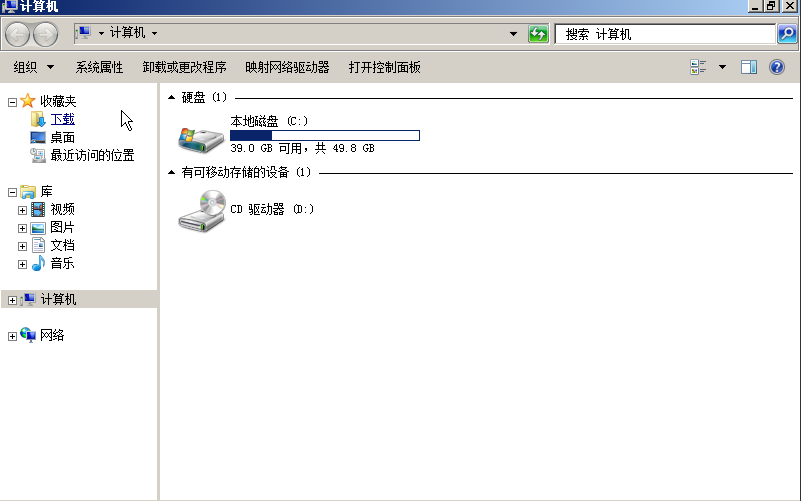

windows 2008:

挂载后：

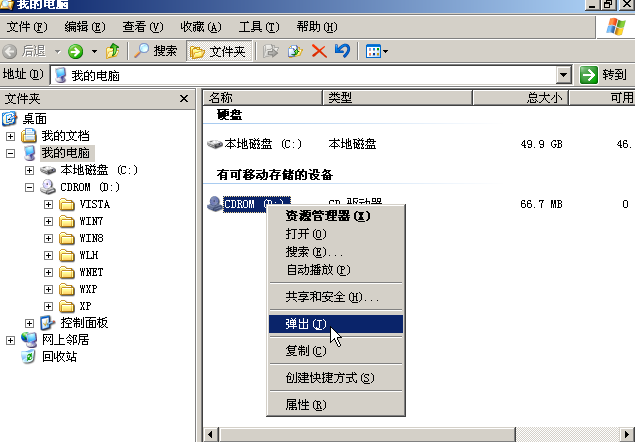

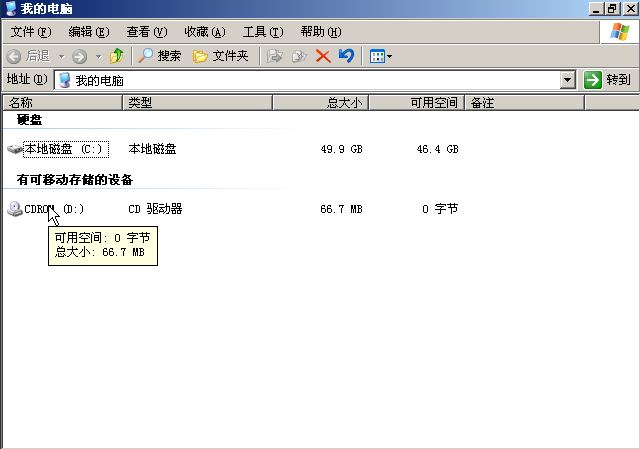

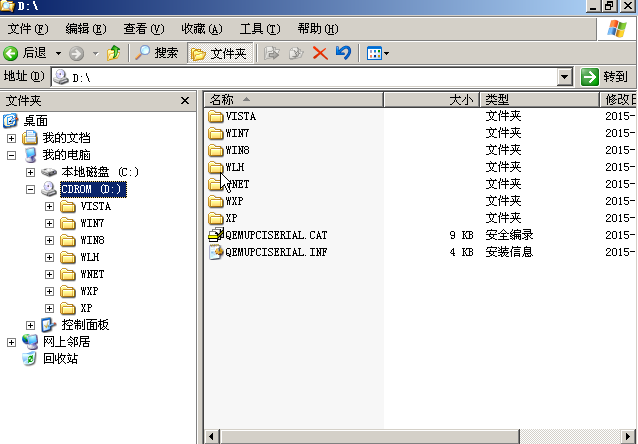

windows 2003:

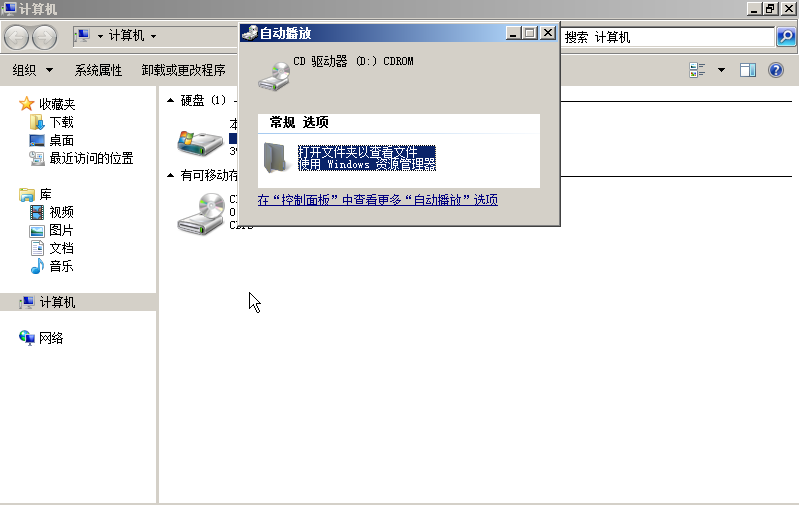

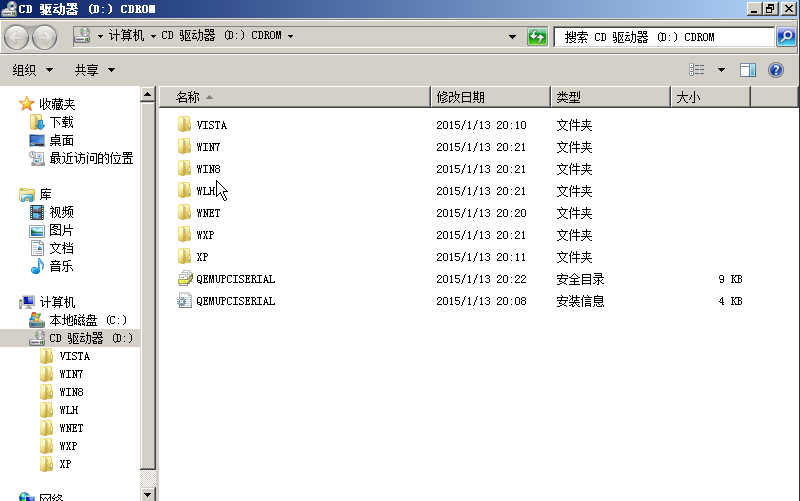

windows 2008:

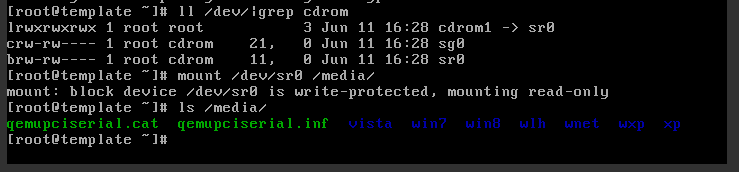

linux:

怎么卸载

给光驱更新一个空的source_path就可以了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
virsh domblklist {instance_name}
Target     Source
------------------------------------------------
vda        {volume_path}
vdb        {volume_path}
hda        {iso_path}

virsh attach-disk {instance_name} "" hda --sourcetype block  --driver qemu --subdriver raw  --type cdrom
Disk attached successfully

virsh domblklist {instance_name}
Target     Source
------------------------------------------------
vda        {volume_path}
vdb        {volume_path}
hda        -
